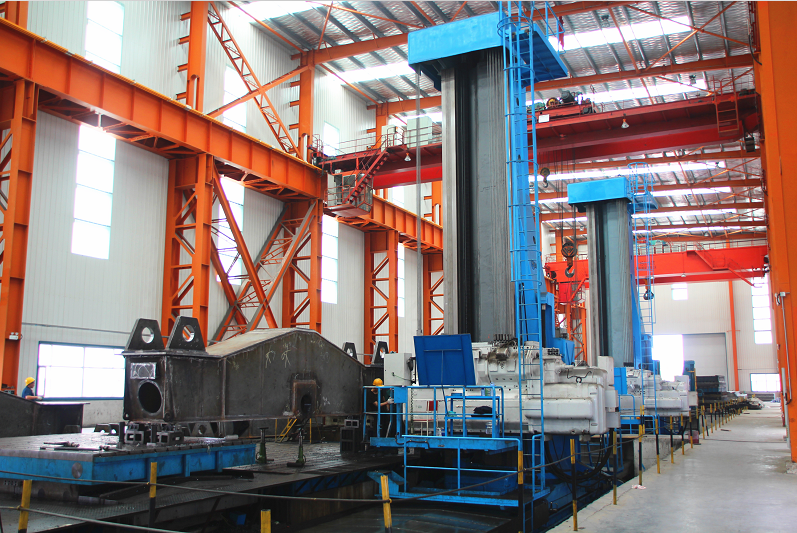

此机床为捷克斯珂达机床股份公司生产的W250HC/NC数显落地镗铣床,我公司已于2010年8月2日完成其全新数控改造，简要内容如下：

一  、改造后的机床主要技术参数(W250HC/NC)：

1)      主轴直径                        250mm

2)      主轴锥孔                  ISO60

3)      滑枕尺寸                                520×520mm

4)      主轴无级变速                          1.6-630rpm

5)      扭矩（ 铣轴/轴）            35000Nm/12000Nm

6)      X轴行程                  11000 mm

7)      Y轴行程                   4000mm

8)      W轴滑枕行程                          1600mm

9)      Z轴镗杆行程                         1800mm

10)  镗杆、滑枕工作度     0.75-3000   mm/min

11)  立柱和主轴箱工作度                0.75-6000  mm/min

12)  主轴传动电机功率（直流电机）    83KW

13)  机床总的装机容量                      225    KVA

14)  机床总重量                               140000kg

15)  附件:     直角铣头  IFW2A,     1件

二  、机械改造技术说明：

1)    机床机械整修及数控改造达到了斯珂达同类数控机床标准要求，几何精度为SKODA出厂标准Ob1122/T。

2)    全新的机床X轴齿轮箱、进给箱、传动齿条。其中齿轮箱为斯珂达公司生产的数控专用消隙双齿轮传动齿轮箱。进给箱为德国西门子产品。齿条为SKODA公司生产的数控机床专用的加硬高精度齿条。

3）全新的机床Y轴齿轮箱、进给箱。更换后的齿轮箱、进给箱为斯珂达公司生产的数控机床专用齿轮箱、进给箱。

4)全新的机床Y轴高精度滚珠丝杠。

5)全新的机床Z轴齿轮箱、进给箱。更换后的齿轮箱、进给箱为斯珂达公司生产的数控机床专用齿轮箱、进给箱。

三  、电气改造技术说明

1. 数控系统采用SIEMENS 840D。

2.    X、Y、Z轴驱动采用西门子1FT6交流伺服电机，驱动采用SIMODRIVE 611D。

3.   主轴电机为原直流电机。驱动装置采用英国欧陆SSD590+/270A直流调速系统。

4.位置测量方式：
（1）X、Y轴为直线光栅尺，作为轴位置检测，实现全闭环控制。
（2）Z轴为SIEMENS编码器作为轴位置反馈，实现半闭环控制。

5.机床数控系统能实现X、Y、Z任意三轴联动。

四、技术资料：齐全
